产品详解

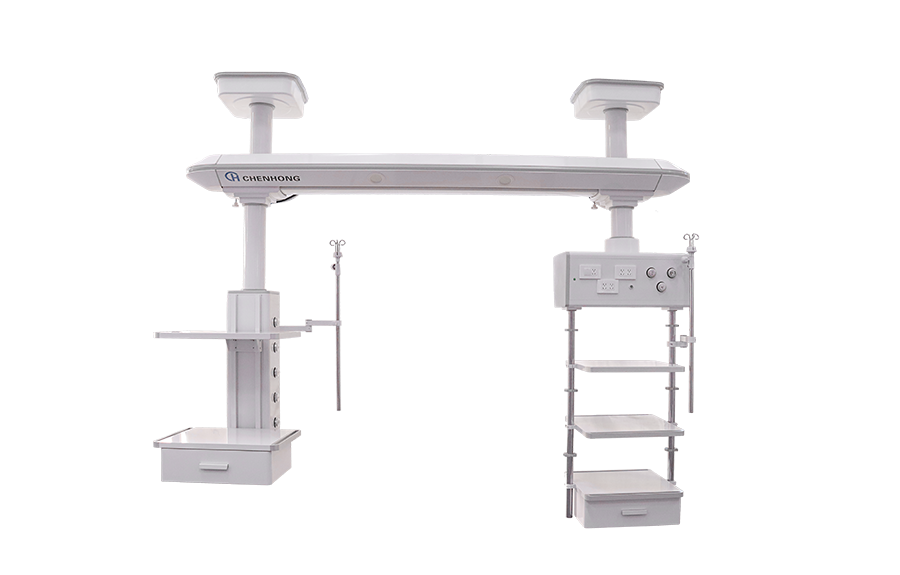

1、桥梁式吊桥（干湿分离）用于医院ICU病房，是现代重症监护病房的医疗抢救辅助设备，主要由横梁、干段和湿段组成，其特点在于合理的分为干区和湿区两部分，湿区配置升降灵活的输液架，干区配置有可升降调节的仪器平台，干湿区均配有气体终端、电源插座、网络接口，具有机械刹车定位，防飘移功能，横梁上配置LED照明灯。

2、主体应采用6063高强度铝合金型材，防腐性高、易清洗，塔身和悬臂采用高强度挤压模具成型，内外防锈防污处理，表面处理高压静电粉末喷塑技术，防紫外线、耐腐蚀抗污染。横梁为封闭式设计，底部无开孔，横梁总长2200～3100mm（实际尺寸以用户现场实测为准）。塔体可旋转340°,左右移动距离500mm。

3、箱体全封闭设计采用方形圆角式设计、长度1200mm，有分区功能，塔体表面整洁，无裸露螺丝，方便清洁和表面消毒。箱体排气系统设计满足《11197-2019医用供气装置》要求，电源线路及气源管路无外露，保证吊塔在旋转过程中，不会因位置的改变导致线路脱落。各个关节配机械刹车，轻松锁定旋转臂及箱体的位置，设备无飘移，安全可靠。

4、采用德国制式气体终端，安装于气电箱上，按照不同颜色和形状区分，具有防接错功能，插拔次数3万次，并且具有Standby（原位待接通状态）功能，采用二次密封，带三状态（通、断、拔），可带气维修。

5、采用品牌强电、弱电插座，且与气体终端装同一箱体上，符合气电分离要求，确保吊桥使用安全性。

6、双关节伸展臂铸造铝合金，承重45kg,各关节配有良好的阻尼装置，配有与伸展臂一体化的管线槽，可更加有效地管理各种电缆管线，输液袋挂钩与泵安装杆错位安装，以防止滴液损坏泵体。

7、底板具有排气系统设计，在模拟氧气泄露流量为1L/min时，腔体内部的氧气浓度不超过25%，符合《11197-2019医用供气装置》要求。

8、可提供导联线、电源线以及气体管道整体集线收纳方案。

9、具备前置输液架系统。

10、产品符合符合IP20、防火等级UL94-VO;防水等级IP64。

11、根据医院可选配（备用呼吸球囊收纳装置）、（吸痰管收纳装置）

12、吊架式干段塔：1个（左右移动距离500mm,箱体可承重400KG）。配置如下：

(1)仪器平台：2层（高度可调）可选550×450*30mm;圆角防撞设计；两侧配有铝合金边轨,表面无螺钉，以方便固定小型的医疗仪器设备。托盘两侧配有国际标准25mm*10mm边轨、自吸式抽屉1个，全铝合金型材，带阻尼式自动吸附功能。

(2)气体终端标准配置（德标）：（2个氧气，2个吸引，2个空气）可根据医院配置

(3)多功能电源插座：8个、220V

(4)等电位接地端子：2个；

(5)六类网络接口：RJ45  2个；电话接口：1个

(6)照明灯2个；

(7)可旋转：0～340°；

13、吊柱式湿段塔： 1个（左右移动距离500mm，箱体可承重400KG）。配置如下：

(1)气体终端标准配置（德标）：（2个氧气，2个吸引，个空气）可根据医院配置

a、具有防接错功能；b、插拔次数3万次

c、采用二次密封，带三状态（通、断、拔），可带气维修；

(2)多功能电源插座：8个、220V；

(3)六类网络接口：RJ45  2个；电话接口：1个

(4)等电位接地端子2个；

(5)不锈钢可调输液杆架1个；

(6)储物篓1个；

(7)配置电源线收纳器

(8)可旋转：0～340°；

(9)工作电源： AC220V、50HZ；

14、仪器平台：采用SPCC材质，尺寸可选，承重50kg，有防撞角设计。两侧配有铝合金边轨,表面无螺钉，以方便固定小型的医疗仪器设备。托盘两侧配有国际标准25mm*10mm边轨、自吸式抽屉1个，全铝合金型材，带阻尼式自动吸附功能，抽屉具有分格及标识功能。

15、干湿区均配置制动刹车装置防漂移。
